芯片运行时需要切换不同的时钟源。两个不同的时钟之间可能是完全不相关的，即频率与相位均不相关，也可能存在一定的相位关系或频率倍数关系。但不管是何种关系，如果贸然进行简单的时钟切换的话，就会出现这种情况，上一个时钟还没有结束一个周期，替换的时钟就出现了，这样就会出现了毛刺。
简单的时钟切换

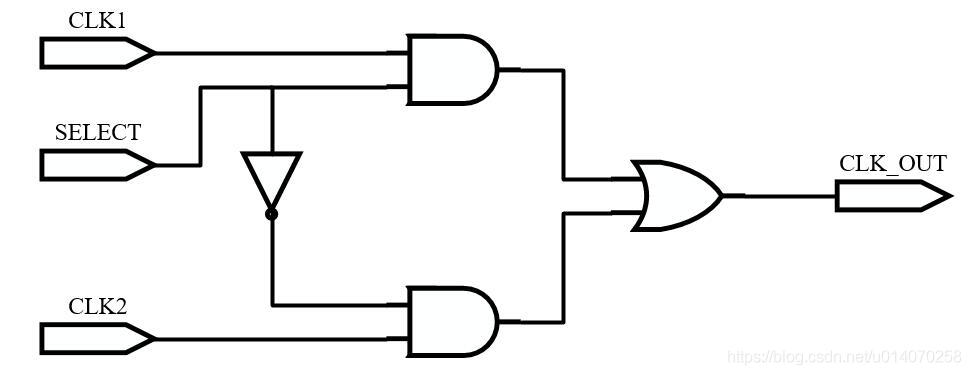

采用与门和或门构成的选择器电路，时钟选择由SEL信号控制。 当SELECT发生翻转时会切换时钟源，由于切换信号的时刻是不确定的，因此可能会出现毛刺。

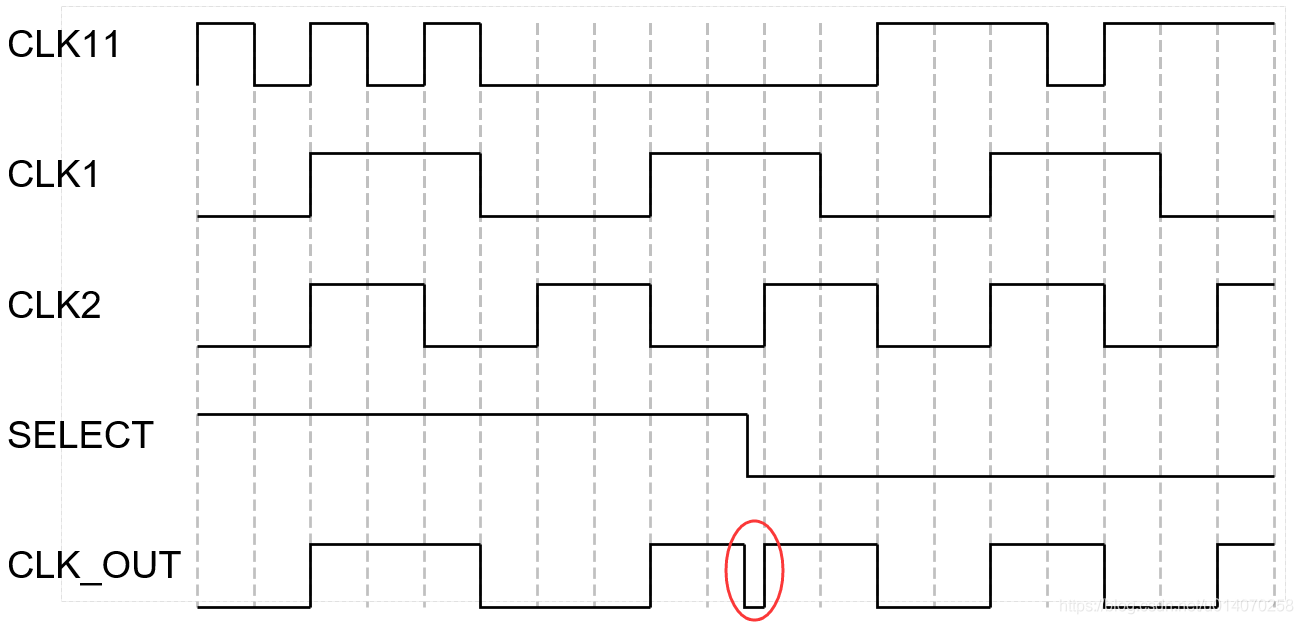

实际波形展示：
无毛刺的时钟切换

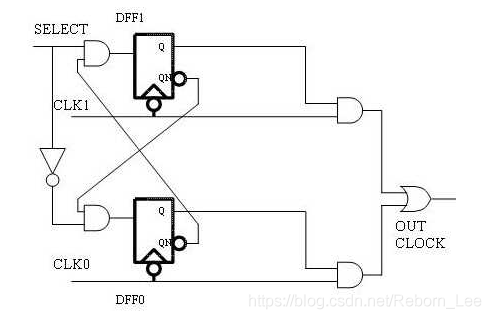

在每个时钟源的选择路径中插入一个负边沿触发的D触发器。 在时钟的下降沿采样选择控制（SELECT），以及仅在首先使其他时钟无效后使能选择（SELECT），可以提供出色的输出保护。
可以分析一波，当select信号拉高时，此时DFF0输出QN还为0，所以需要等待CLK0下降沿到达，QN翻转为1,。此时DFF1的输入就为1，在CLK1下降沿到达后，输出时钟就会切换成了CLK1。

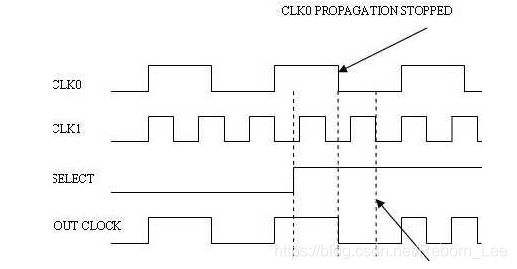

效果展示如下：
改进后的时钟切换
SELECT信号是要到CLK0和CLK1两个不同时域，他的变化会导致亚稳态的出现。所以我们要在两个时钟域中对它进行同步处理。
采用两级触发器，既可以实现同步，也可以避免毛刺。
